SMTプレシジョンマシン
(基準孔・異形孔明け加工機、プリント基板導通/絶縁検査装置)

フィルムパンチャー
フィルム材用基準孔加工機

フィルム状のワークに、正確に孔明け加工を実施する装置です。
対象ワークの状態に合わせて、Sheet by SheetタイプとRoll to Rollタイプが選べます。
材質やワーク厚に合わせて、様々なラインナップを取り揃えております。

対象ワーク:フレキシブル基板、各種フィルム材 等
  • Sheet by Sheet 「F602シリーズ」
    シートタイプの高速・高精度 フィルム材用基準孔加工機

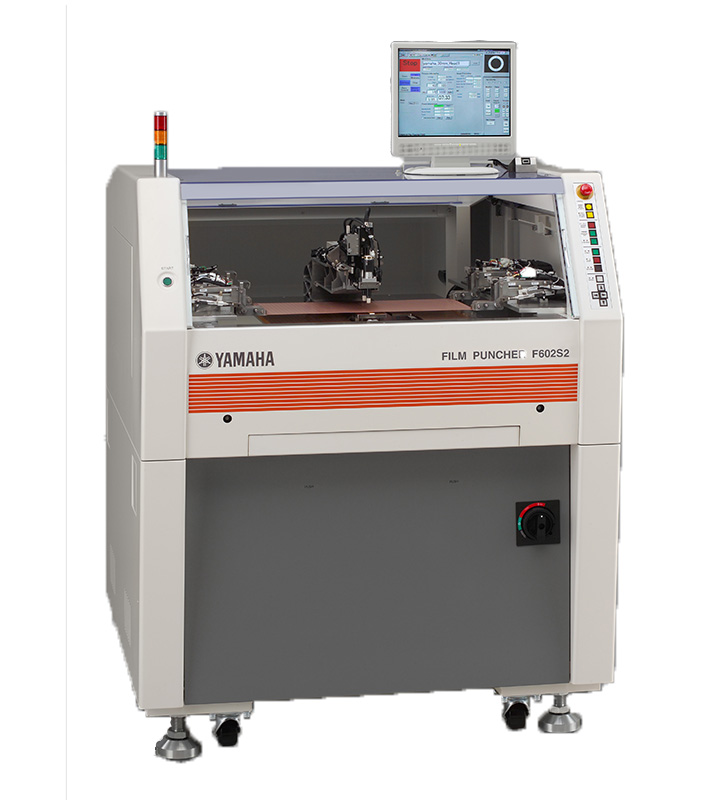

F602S2 フィルムパンチャー
  • Roll to Roll 「F500DC-RTR/F500DC-GFR」
    500mm幅ロールタイプの超高速・高精度 フィルム材用基準孔加工機

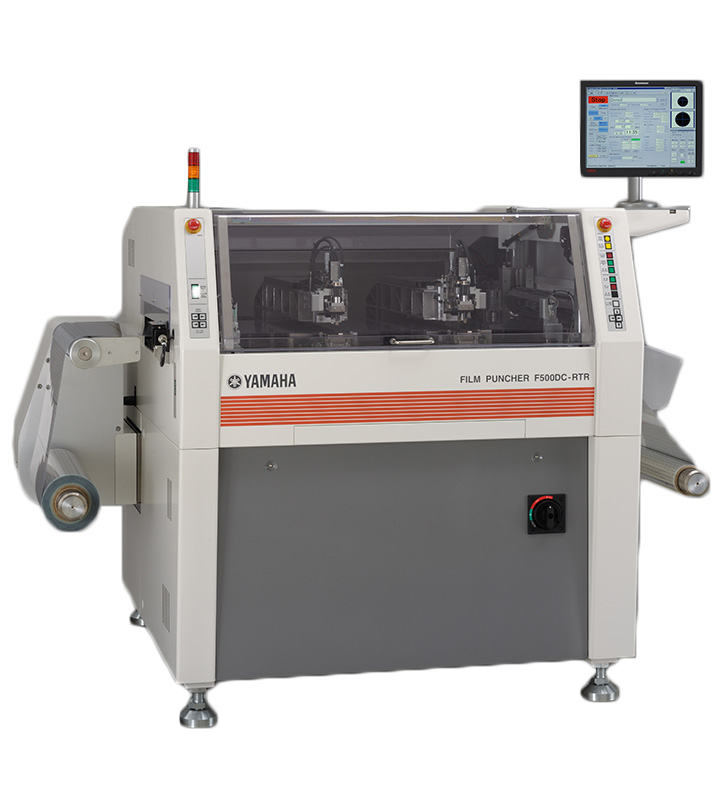

F500DC_RTR フィルムパンチャー
  • Roll to Roll 「F250DD-RTR/F250DD-GFR」
    250mm幅ロールタイプの超高速・高精度 フィルム材用基準孔加工機

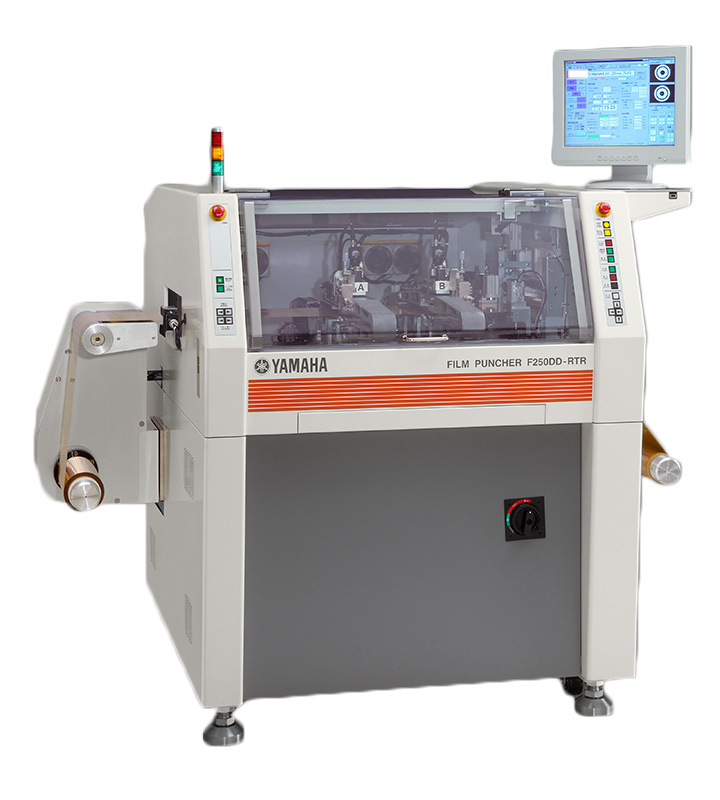

F250DD-RTR フィルムパンチャー

トリムパンチャー
フレキシブルプリント基板/薄物リジッド基板の異形孔加工機

フィルム状のワーク
正確に異形孔明け実施する装置です。
対象のワークに合わせて、金型によるパンチ加工や、刃型によるハーフカット等、様々な用途にご使用いただけます。

対象ワーク:フレキシブル基板、リジッドフレキシブル基板、リジッド基板、タッチパネルフィルム材、金属基板 等
  • Sheet by Sheet「高推力タイプ」
  • T501P
  • 推力:5t
  • 供給/排出:手動
  • 厚物・硬質基板等への高速・高精度異形孔加工機

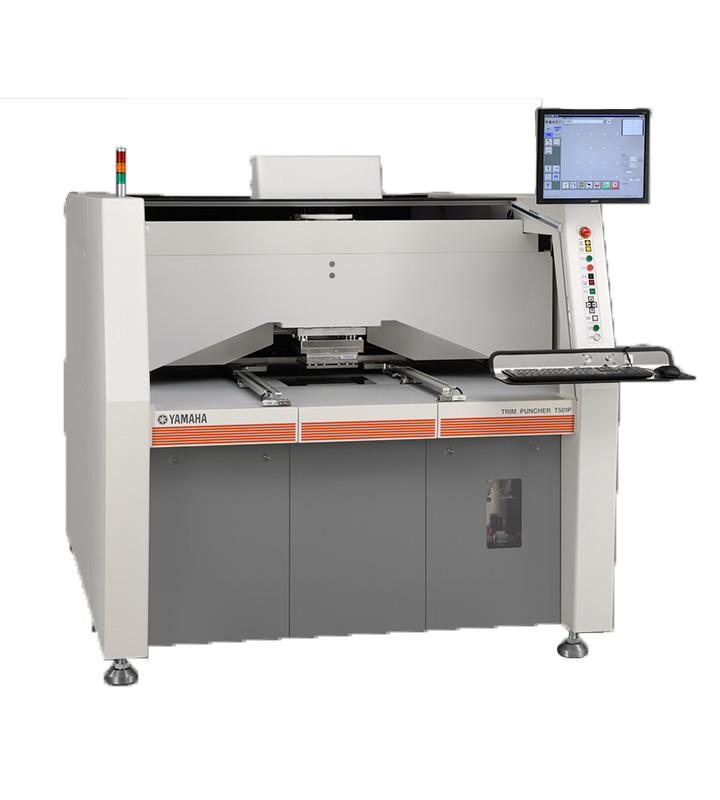

T501P トリムパンチャー

マイクロプローバー
導通/絶縁検査機

プリント基板やタッチパネルセンサーフィルムに対して、導通/絶縁検査を行う装置です。
繰り返し位置決め精度+/-5umでファインピッチ製品に対して確実にコンタクトし精度の高い検査を実現します。
直行率の向上、疑似不良の削減に寄与します。

対象ワーク:フレキシブル基板、半導体PKG基板、タッチパネルセンサー 等
  • フレキシブル基板用
  • MR612/MR502/MR252/MR252-M/MR262
  • 高密度多層・両面基板、フレックスリジッド基板等の高速ステップ&リピート導通/絶縁検査機

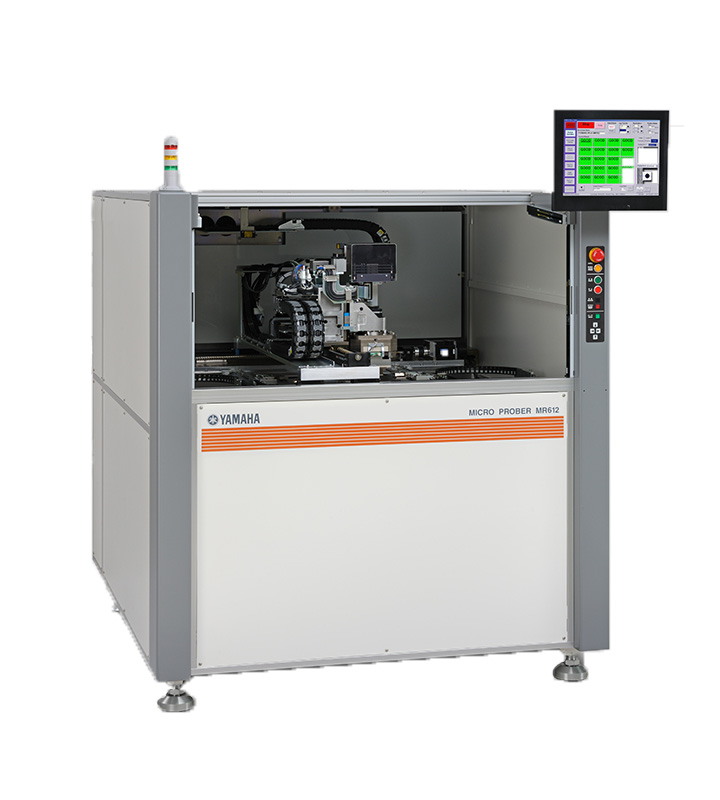

MR612 マイクロプローバー導通/絶縁検査機

プレーサー
補強板仮貼り機

フレキシブルプリント基板にSUS補強板の仮貼りを行う装置です。
異形状の補強板でも正確に補強板の特徴をとらえ、高速(1.1sec/pcs)高精度(+/-50um)に貼付け可能です。

対象ワーク:貼る側:各種補強板 等、貼られる側:フレキシブル基板 等
  • PS404
    補強板供給方式:手動(※1)
  • フレキシブルプリント基板への、高速、高精度補強板貼付け機
  • ※1 各種オプションにて選択可

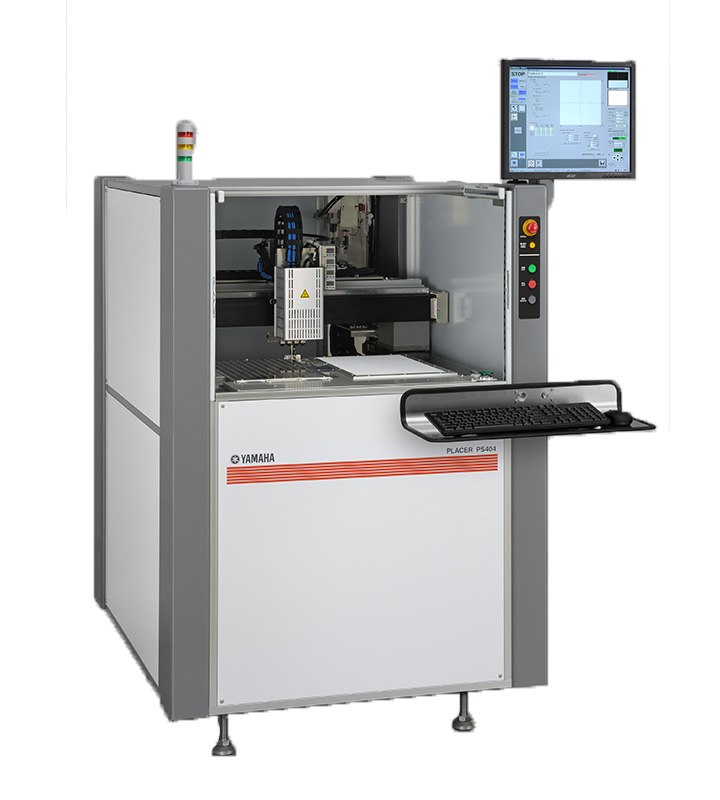

PS404 プレーサー 補強板仮貼り機
